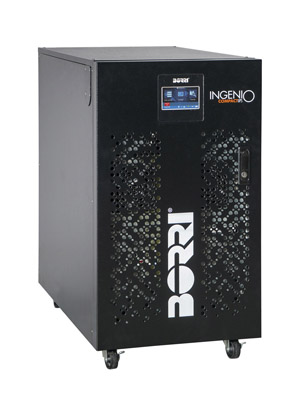

  • Borri UPS Ingenio Compact_10-20 kVA vista laterale
  • Borri UPS Ingenio Compact 10-20 kVA vista frontale

INGENIO COMPACT

UPS trifase 10-20 kVA

Ingenio Compact fornisce la soluzione perfetta per la protezione di applicazioni critiche quali reti, server, piccoli e medi datacenter, apparecchiature per telecomunicazioni. Ingenio Compact è un UPS trifase disponibile nelle taglie 10 e 20 kVA, con tecnologia in doppia conversione on-line e possibilità di configurazione in parallelo ridondante.

Ingenio Compact viene incontro alle attuali esigenze di risparmio energetico garantendo elevata efficienza e performance con una riduzione dei costi operativi del sistema.

  • Modalità ECO per bassi costi di gestione e basso impatto ambientale.
  • Transformer free per bassi ingombri.
  • Ampia scelta di configurazioni con batterie interne per soluzioni compatte e a basso TCO (Total Cost of Ownership).
  • Installazione veloce e monitoraggio tramite innovativo e semplice display LCD touch screen.
  • Modalità on-line doppia conversione classificata VFI-SS-111 per protezione totale del carico.
  • Fattore di potenza in uscita unitario per dimensionamento e utilizzo ottimali.
  • Fattore di potenza in ingresso 0,99 e THDi<3% con la tecnologia “full-IGBT” e PFC elettronico per massima compatibilità con l’impianto a monte.
  • Ampio intervallo di tensioni di ingresso per preservare la durata della batteria.
  • Parallelo fino a sei unità per aumentare la ridondanza di sistema.
  • Progettazione innovativa per una veloce installazione.
  • Vassoi batterie estraibili per facilitare la manutenzione.
  • Gamma completa di soluzioni di monitoraggio per controllo completo della funzionalità del sistema.
  • Piena conformità agli standard internazionali di prodotto garanzia di qualità totale.

Applicazioni

Scheda Tecnica

INGENIO COMPACT: UPS trifase 10-20 kVA

Taglia (kVA) 10 15 20
Potenza nominale (kW) 10 15 20
Dimensioni UPS LxPxH (mm) 440x800x800
Peso UPS (kg) 75 76 76
Peso UPS con batteria interna (kg) 150 165 165
Dimensioni modulo batterie esterno LxPxH (mm) 500x650x1200
Batteria Interna standard: 180 celle; esterna: 156/240 celle Interna standard: 216 celle; esterna: 192/240 celle

Ingresso

Tipo di connessione Morsetti 4 fili
Tensione nominale 400 Vac trifase con neutro
Tolleranza sulla tensione -20%, +15% (raddrizzatore); ±10% bypass
Frequenza 50/60 Hz, 40÷70 Hz
Fattore di potenza 0,99
Distorsione di corrente <3%

Uscita

Tipo di connessione Morsetti 4 fili
Tensione nominale 380/400/415 Vac trifase con neutro
Frequenza 50/60 Hz
Fattore di potenza Fino a 1 senza declassamento della potenza
Sovraccarico ammesso 110% per 60 min, 125% per 10 min, 150% per 1 min
Rendimento(AC/AC)* Fino a 98%
Classificazione secondo IEC/EN 62040-3 VFI-SS-11

*Secondo IEC/EN 62040-3

Connettività e funzioni opzionali

Pannello frontale Display touch screen
Porte di comunicazione Inclusi: porta seriale RS232; contatto di segnalazione intervento protezione di backfeed, EPO.
Opzionali: 2 porte per adattatore SNMP, ModBus-RTU, scheda relè
Funzioni opzionali Trasformatore isolamento; trasformatori/autotrasformatori per adattamento tensione;
bypass manuale esterno; armadi batteria su misura; sezionatore di batteria con fusibili a muro;
sonda di temperatura; kit di parallelo; altre opzioni su richiesta

Sistema

Grado di protezione IP 20
Colore RAL 9005
Layout di installazione A 30 cm dal muro
Accessibilità Posizionamento tramite ruote; ingresso cavi dal basso

Ambiente

Temperatura di funzionamento UPS 0°C ÷ +40°C
Temperatura di stoccaggio UPS -10°C ÷ +70°C
Altitudine (s.l.m.) < 1000 m senza riduzione della potenza, > 1000 m con riduzione dell 0,5% ogni 100 m
Rumore udibile a 1 m (dBA) <52

Norme e certificazioni

Certificazioni di qualità, ambiente,
salute e sicurezza		 ISO 9001:2015, ISO 14001:2015, BS OHSAS 18001:2007
Sicurezza IEC/EN 62040-1
EMC IEC/EN 62040-2
Aspetti ambientali IEC/EN 62040-4
Collaudi e prestazioni IEC/EN 62040-3
Grado di protezione IEC 60529
Marcatura CE
